插入損耗對電源線濾波器的影響

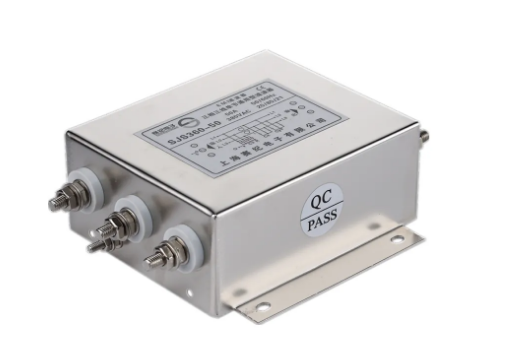

從抑制干擾的角度考慮，電源線濾波器最重要的指標是插入損耗。今天，小編要給大家介紹下插入損耗對電源線濾波器的影響，希望能夠對大家有所幫助!
插入損耗分為差模插入損耗和共模插入損耗，電源線濾波器必須同時具有共模插入損耗和差模插入損耗。通常，差模傳導發射集中在1MHz以下，共模傳導發射集中在1MHz以上。因此在1MHz以下，我們比較關心的是電源線濾波器的差模插入損耗。而在1MHz以上，我們主要看電源濾波器的共模插入損耗。
雖然濾波器的插入損耗較大，有利于順利通過電磁兼容試驗，但是濾波器的插入損耗要求直接關系到濾波器的體積，插入損耗較大的濾波器體積較大，而濾波器的體積在很多設備中都是十分重要的指標。我們希望在滿足試驗要求的前提下，濾波器的插入損耗恰到好處。比較理想的方法是，根據開關電源的情況(發射強度)和應用的要求(例如，通過某個電磁兼容標準)，確定恰當的插入損耗要求，然后設計一個電路最簡化、體積最小的濾波器。
