一、什么是電源濾波器?

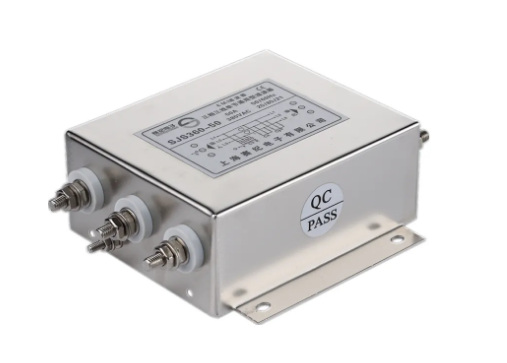

電源濾波器又稱“電源EMI濾波器”或者“EMI電源濾波器”，這是一種由電容、電感和電阻組成的濾波器，是濾波器的一種。它的作用是：對特定頻率的頻點或該頻點以外的頻率進行有效濾除，得到所需要的有效信號。
它是一種無源雙向網絡，一端是電源，另一端是負載，因此是一種阻抗適配網絡，主要是針對電源端口電磁騷擾的特點而設計，電源濾波器一般都設計為低通式，作為電子產品，工作的可靠性是它重要的特點，由于電磁噪聲存在使得電子產品受到其他設備的干擾導致工作異常。對于任何電源線上高頻傳導騷擾信號，都可以用差模干擾信號和共模干擾信號來描述。差模干擾在兩傳輸導線之間流動，屬于對稱性干擾;共模干擾在傳輸導線與地之間傳輸，屬于非對稱性干擾。
二、電源濾波器性能指標
判斷一個電源濾波器優劣就要了解電源濾波器有哪些性能指標，電源濾波器的主要參數有：額定電壓、額定電流、漏電流、絕緣電阻、耐壓值、工作溫度、插入損耗等。其中最重要的是插入損耗，插入損耗經常用“IL”來表示，有時候也稱插入衰減，這項指標是價電源濾波器性能優劣的主要指標，通常用分貝數或頻率特性曲線來表示。它是指濾波器接入線路前后，測試信號從電源端傳到負載端的功率比或端口電壓比。分貝數越大，說明抑制干擾的能力就越強。例如插入損耗有些可以用50歐姆測試系統測試。
三、如何選擇
因此選購電源濾波器時候，要充分考慮相數、額定電壓、額定電流、漏電流大小、認證、體積以及形狀、插入損耗等，額定電壓/電流要符合產品所需，漏電流不能選擇太大的，選擇有相關認證體系的電源濾波器，體積和形狀根據實際來決定，插入損耗選擇抑制能力強一點的等等。
除了這些還需要根據實際需要，例如有些電源濾波器是軍用級的有些是工業級的，有些是家庭設備專用，有些是變頻器專用，有些是醫療設備專用等等。只有確定了使用對象才能選擇好適合自己的電源濾波器，其實只要基本條件滿足的話，很多時候都是考慮價格成本的問題。
