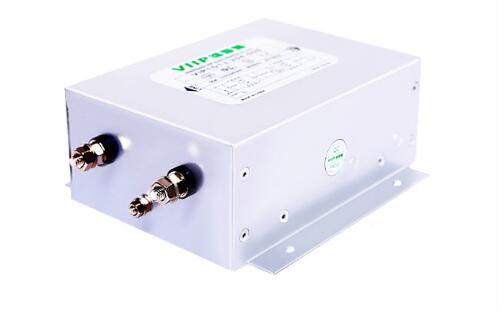

電源濾波器構成電源電路的基本原理
普及一下電源濾波器構成電源電路的基本原理：
L1為共模電感，它的上下左右為兩只共模電感電磁線圈，這2個電磁線圈繞在相同變壓器鐵芯上，線圈匝數和位置都同樣(繞制反方向)。那樣，當電源電路中的一切正常電流量流過共模電感時，電流量在同位置繞制的電感線圈中造成反方向的電磁場而互相相抵，這時一切正常數據信號電流量關鍵受線圈電阻的危害(和小量因漏感導致的減振)電源濾波器。
當有電流量流過電磁線圈時，因為共模電流量的同向性，會在電磁線圈內造成同方向的電磁場而擴大電磁線圈的感抗，使電磁線圈主要表現為高特性阻抗，造成極強的減振實際效果，為此衰減系數共模電流量，超過過濾的目地。
電源濾波器的Y電容器是各自跨接線在電力線兩條線和地中間（L-E，N-E）的電容器，通常是成雙出現，根據泄露電流的限定，Y電容器值不可以很大，通常是nF級，Y電容器抑止共模干擾。
