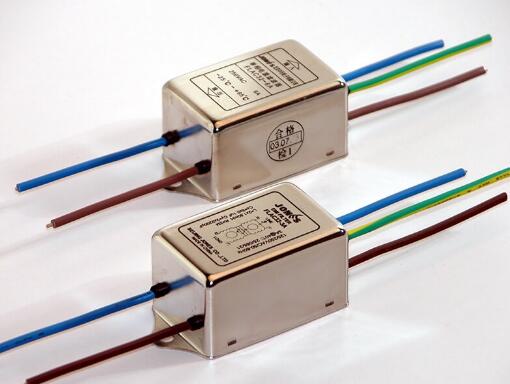

在進行產品研發設計時，有時會涉及到購買單獨的電源濾波模塊給電源線進行濾波，以降低電源線上的傳導噪聲和電源線對外輻射噪聲。那么如何才能最大化的發揮濾波器的作用呢?在濾波器布置安裝上需要注意哪些呢?
一|EMI濾波器與機殼良好搭接
搭接不良時，EMI 濾波器的外殼沒有充分接觸到被測設備的機殼上，導致濾波器中的共模濾波電容的接地端被懸空，變成了浮地，于是共模濾波電容無法起到濾除共模騷擾的作用，此時會在LISN上產生較高的共模騷擾電壓。而搭接良好之后，即濾波器的金屬外殼直接與被測設備的機殼地連接之后，濾波器中的共模濾波電容恢復正常工作，對電源線上的共模騷擾電壓可以產生濾波效果，因此可以使測得的騷擾電壓降低。
二|拉遠EMI濾波器輸入輸出線纜
當濾波器輸入電纜與輸出電纜距離較近時，線纜之間會產生寄生電容，于是機箱內主板上產生的頻率較高的騷擾更容易通過寄生電容耦合到濾波器的輸入電纜上，使得電源濾波器的濾波性能惡化，無法實現對騷擾電壓的正常濾波功能，因此應確保EMI濾波器輸入輸出線纜保持一定距離。
三|EMI濾波器靠近電源入口
濾波器的輸入電纜過長，機殼內部的各種高頻騷擾通過空間直接耦合到輸入電纜上，同時來自外部的電磁輻射從輸入電纜傳進機箱后，還沒有經過濾波器就以空間耦合的形式，耦合到到設備主板上，兩方面因素疊加之后導致電源線上的騷擾電壓變大。
當把濾波器安裝在電源線的機殼出口處之后，所有經電源線進入機殼的騷擾信號都要先經過濾波器，所有從機殼中出來的騷擾信號也都會經過濾波器，此時濾波器才能發揮最大的濾波作用。
