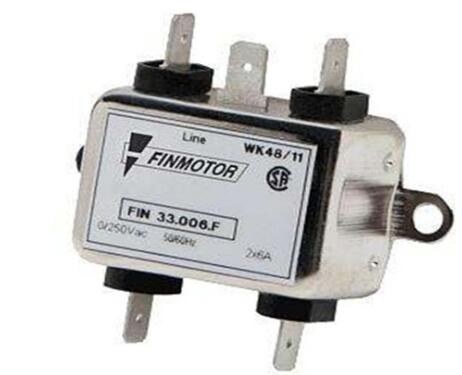

變頻器輸入濾波器主要是由電感、電容、電阻等無源器件組成，也叫無源濾波器或者EMI電源濾波器，是LC濾波電路，屬于低通濾波器。可以讓工頻信號無阻擋的通過，阻擋高頻電磁干擾信號通過。輸入濾波器一般安裝在電源與變頻器輸入電源線之間，主要用于抑制變頻器產生的傳導干擾和輻射干擾，同時具備共模和差模抑制能力。變頻器濾波器是雙向可逆器件，即能減少電網上的電磁噪聲通過電源進入設備，也能減少設備本身的電磁噪聲對電網的污染。
變頻器專用輸入濾波器使用場合：
近年來，由于自動化控制和節能減排的需要，越來越多的場合用到了變頻調速技術。變頻器本身輸入側是一個非線性整流電路，對電源的波形將有影響，變頻器輸出側電壓、電流、非正弦或非完全正弦波含有豐富的諧波。由于變頻器中要進行大功率二極管整流、大功率晶體管逆變，結果是在輸入輸出回路產生電流高次諧波，干擾供電系統、負載及其它鄰近電氣設備。在實際使用過程中，經常遇到變頻器諧波干擾問題。輸入濾波器主要用于對電磁環境要求較高的場合，防止變頻器工作時，變頻器輸入端對電網和其它設備產生的干擾。
變頻器輸入濾波器主要作用有哪些：
1.具有一定的補償功能，可以提高整個工控自動化系統的功率因數，具有一定的節能功效；
2.加裝輸入濾波器之后，可以緩解變頻器的輸入端三相不平衡；
3.降低主電源諧波和換相缺口；
4.保護驅動裝置電力電子元件不受主電源尖峰電流沖擊；
5.具有良好的干擾抑制能力，提高系統可靠性型；
輸入濾波器的安裝過程中，應該注意以下問題：
1.金屬殼與機箱殼必須保證良好面接觸，并將接地線接好；
2.輸入濾波器輸入線，輸出線必須拉開距離，切忌并行，以免降低濾波效能；
3.輸入濾波器連接線以選用雙絞線為佳，它可消除部分高頻干擾信號。
